微动开关原理、应用与选型指南：从入门到精通

发布时间：2026-08-15

一、什么是微动开关？

微动开关（Micro Switch）是一种具有微小触点间距和快速动作机构的开关，通常由操作机构、弹簧、触点和外壳组成。其核心特点是：当外部施加的力达到一定阈值时，开关内部的触点会瞬间切换，实现电路的接通或断开。由于动作迅速、触发行程短、重复精度高，微动开关被广泛应用于需要频繁通断或位置检测的场合。

二、微动开关的工作原理

微动开关内部有一个弹簧片，当操作机构（如按钮、滚轮、杠杆）被按下时，弹簧片会储存能量，直到达到“临界点”后瞬间弹开，带动触点快速切换。这种设计避免了触点因慢速动作而产生的电弧，延长了开关寿命。典型的微动开关具有常开（NO）、常闭（NC）和公共端（COM）三个引脚，可根据需要选择连接方式。

三、微动开关的内部结构

微动开关的常见结构包括：操作机构（如按钮、杠杆、滚轮等）、弹簧片（提供快速动作力）、动触点和静触点（通常为银合金，导电性好）、外壳（多为塑料或金属，起防护作用）。其中弹簧片的设计至关重要，它决定了开关的动作力、行程和寿命。

四、主要技术参数

了解微动开关的参数有助于正确选型：
1. 额定电压/电流：指开关能够安全通断的最大电气参数，如125VAC/5A。
2. 动作力（OF）：触发开关所需的最小力，单位通常为克力（gf）或牛顿（N）。
3. 行程（PT）：从自由位置到动作位置的距离，常见有0.8mm、1.2mm等。
4. 差动行程（DT）：动作位置与复位位置之间的差值，越小表示精度越高。
5. 机械寿命/电气寿命：机械寿命可达数百万次，电气寿命根据负载不同而有所差异。
6. 防护等级：如IP40（防尘）、IP67（防尘防水）等，适用于不同环境。

五、微动开关的常见类型

根据操作机构形状，微动开关主要分为以下几类：
● 基本型（按钮式）：直按式，适用于简单触发。
● 滚轮杠杆型：带有滚轮或杠杆，可减少摩擦，适用于机械运动的检测。

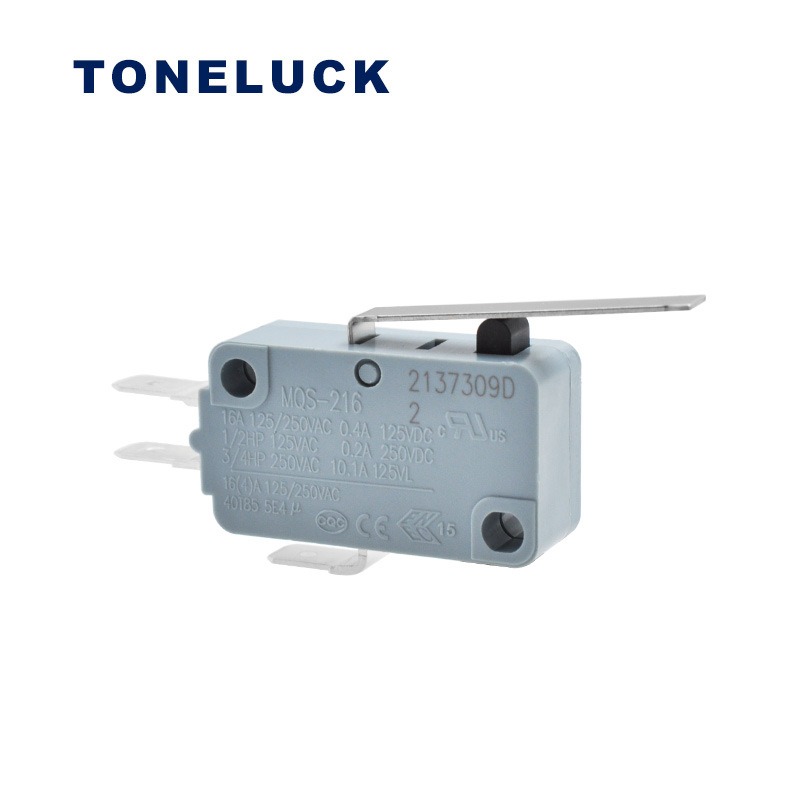

● 长杠杆型：杠杆较长，适合需要较大行程或小力触发的场合。
● 防水型：密封结构，用于潮湿或户外环境。
此外，还有超小型、防爆型等特殊类型，满足不同行业需求。

六、典型应用领域

微动开关在我们的生活中无处不在：
● 家用电器：微波炉门开关、洗衣机门锁、冰箱照明灯控制等。
● 工业控制：限位开关、安全门开关、自动化设备的位置检测。
● 汽车电子：电动窗开关、车门锁、座椅调节、雨刮器回位检测。
● 医疗设备：输液泵、监护仪、呼吸机的按键控制。
● 办公设备：打印机、复印机的纸张检测、门盖开关。

七、选型注意事项

选择合适的微动开关需考虑以下因素：
1. 电气参数匹配：开关额定值必须大于实际负载电流和电压，尤其注意感性负载（如电机）的冲击电流。
2. 机械性能要求：根据应用场景的动作力、行程、寿命等选择对应型号。
3. 环境适应性：高温、高湿、粉尘、腐蚀性气体等环境需选用防护等级高的产品。
4. 安装方式：需确认开关的安装尺寸、引脚类型（焊脚、插脚、导线引出等）。
5. 认证标准：出口产品需满足UL、CE、CCC等安全认证。

八、使用与维护建议

为了延长微动开关的使用寿命，请注意：
● 避免超过额定负载使用，否则触点易烧蚀。
● 安装时保证操作机构与开关对齐，避免侧向力导致结构损坏。
● 定期检查触点是否氧化或磨损，必要时更换。
● 在粉尘严重环境中，加装保护罩或选用密封型开关。
● 焊接时控制温度和时间，避免过热损坏内部塑料件。

九、总结

微动开关虽小，却扮演着“信号转换”的关键角色。掌握其原理、参数和选型技巧，能帮助工程师在设计和维修中游刃有余。无论您是电子爱好者还是专业技术人员，本文提供的知识都能为您提供实用的参考。
